近些年，隨著中國醫療器械行業的發展和糖尿病患者的增多，血糖儀行業快速發展。截至目前，血糖測量技術共經歷了五個發展階段。前三個階段基本采用光反射法測試血糖濃度，第四和第五階段主要采用電化學法。目前國內主流血糖儀均采用電化學法進行血糖測量。誠然，當前市場上血糖儀存在著同質化的傾向，基本功能差別并不大。但是如何測量得更精細、讓患者使用起來更方便，一直是所有企業共同追求的目標。

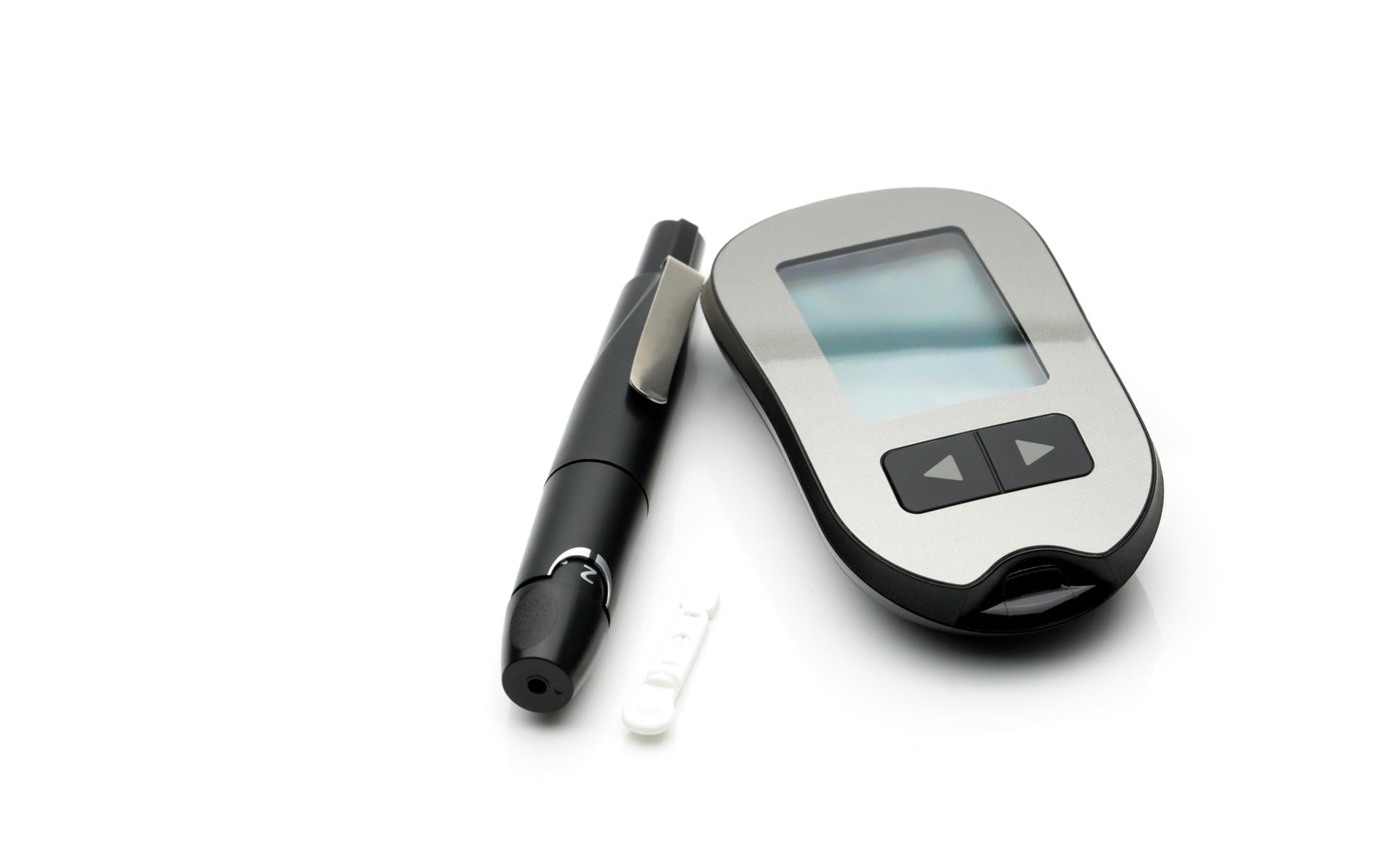

指尖式血糖儀

華大電子面向便攜醫療領域推出了CIU32L0系列超低功耗安全MCU產品，該系列產品內部集成了帶有電荷泵的LCD控制器、高精度ADC、可對外輸出的內部參考電壓源VREFBUF以及多個高精度Timer等豐富的數模外設資源，為血糖儀產品的設計與開發提供了極大的便利。

方案介紹

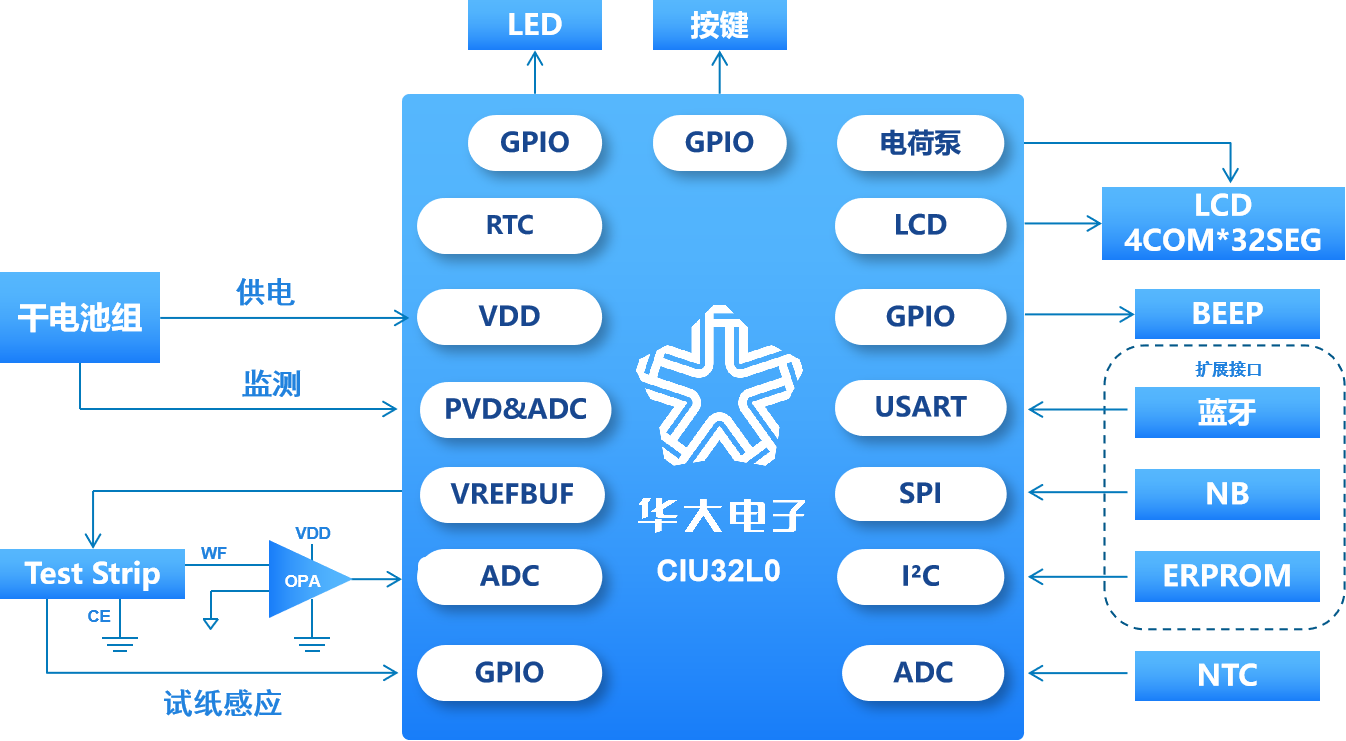

基于CIU32L0系列超低功耗安全MCU的血糖儀解決方案硬件原理框圖：

血氧儀解決方案硬件框圖

基于CIU32L0系列超低功耗安全MCU的血糖儀解決方案對血糖的測量采用電化學分析的三電極體系，由內部參考電壓源VREFBUF向血糖試紙施加穩定偏置電壓，血糖試紙在該偏置電壓的作用下產生微電流，經運算放大器放大后輸出至內部12位高精度ADC進行血糖信號采集。
該血糖儀解決方案采用兩節干電池直接對系統供電，供電電壓VDD會隨電池電量減少而下降，為解決VDD下降導致的LCD屏幕顯示對比度變差的問題，CIU32L0系列超低功耗安全MCU的LCD控制器內部集成了電荷泵，可向LCD提供高于VDD且不隨VDD變化的VLCD電壓，確保在VDD電壓變化時依然保持良好的顯示效果。

該系列MCU集成了多個高精度Timer，可使用LXTAL作為其計時時鐘源，滿足了血糖測量算法對計時穩定性的要求，極大提高了血糖儀產品的測量精度。

CIU32L0系列超低功耗安全MCU Stop模式+RTC走時的功耗低至1.25μA，極大地延長了血糖儀產品的待機時長。同時，該系列MCU優秀的運行功耗特性，滿足了單個供電周期內的測量次數的要求。

方案特點

•  由兩節干電池供電，LCD使用MCU內部電荷泵供電，確保顯示效果不隨電池電壓變化。

•  MCU內置參考電壓源VREFBUF可對外輸出，為血糖測量提供穩定的偏置電壓，節約BOM成本。

•  高精度12位ADC，確保血糖信號采集的準確性。

•  內部高精度Timer可選用LXTAL作為計時時鐘源，為血糖測量算法提供穩定的定時周期。

•  方案具有HCT和溫度補償，提高血糖濃度測量精度。

•  具有RTC計時功能，快捷記錄患者全天血糖走勢。

CIU32L0系列超低功耗安全MCU

產品介紹

CIU32L0超低功耗系列安全MCU基于ARM 32位內核，最高頻率可達48MHz，具有超低功耗、高集成度、高可靠性、高安全的特點。內部集成LCD、ADC、VREFBUF、低功耗COMP、多種定時器、多個USART/I²C/SPI等豐富的外設資源，同時提供了SM4、AES、TRNG、PUF等信息安全外設，通過商密二級及EAL4+認證。

產品特點

•  VBAT備份電源自動切換，VBAT模式+RTC+備份寄存器的功耗低至1μA，降低備份電源的電池容量需求，節約電池成本。

•  多達72個fast IO，防倒灌且兼容5V通信，其中高驅IO可達20mA。

•  最大支持8COM x 40SEG LCD控制器。

–片內電阻分壓，高低驅可動態切換，低功耗下提升顯示效果，免外部電容。
–內置電荷泵，VLCD電壓可高于VDD且不隨VDD變化，即使VDD抖動依舊保持良好顯示效果。

•  內部高精度高速時鐘，全溫度變化小于±2%，免外部晶體。

•  12位1.14 Msps高精度ADC，可測量高輸出阻抗信號。

•  內部參考電壓源VREFBUF，為ADC提供參考電壓，支持2.048V、2.5V，可通過IO輸出。

•  RTC校準精度±0.477ppm，支持鬧鐘、時間戳、微秒級單位的喚醒定時器，支持溫度補償。
除了血糖儀之外，CIU32L0系列超低功耗安全MCU還可廣泛應用于智能燃氣表、智能水表、智能門鎖等電池供電的產品中，為客戶產品的設計和開發帶來更加高效、便捷的體驗。
