2024年8月27日，備受矚目的深圳國際電子展如期而至。作為全球電子行業的重要盛會，本次展會匯聚了來自世界各地的眾多優秀企業，展示了最前沿的技術和產品。華大電子作為國內知名的安全MCU芯片商，以創新實力和豐富的產品線閃耀展會現場，不僅重點展示了L0超低功耗系列、F003超值安全系列、F0觸控安全系列等核心產品，同時展示了這些產品在智能燃氣表、溫控器、電子煙等領域的多樣化應用方案，為客戶帶來更多智能、便捷的全新選擇。

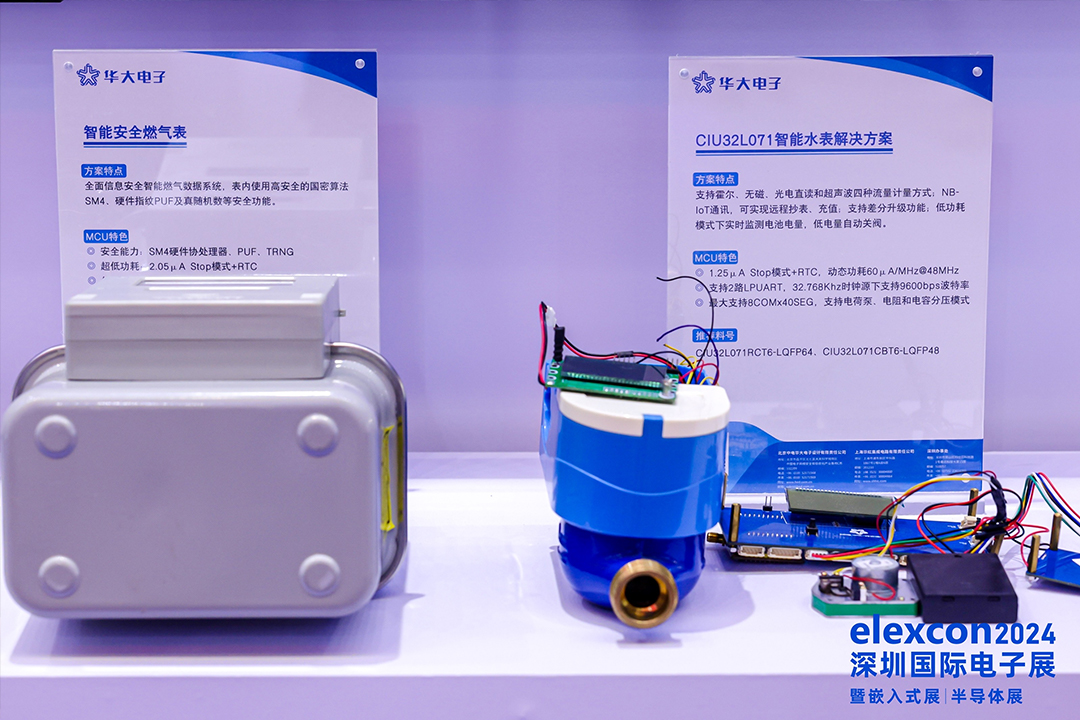

智能燃氣表應用方案

近年來智能燃氣表、水表市場高速發展、逐漸替代了傳統表計。智能表一般都有流量計量、遠程通信、LCD顯示、閥門控制以及IC讀卡等功能，對MCU的性能、低功耗、可靠性等方面都有嚴格的要求。針對該領域，華大電子推出了基于CIU32L071/CIU32L051系列超低功耗安全MCU的智能表計解決方案。CIU32L071/CIU32L051系列安全MCU基于ARM 32位內核，最高頻率達48MHz，高達256KB FLASH、28KB SRAM，支持獨立備份電源供電，芯片內部集成LCD、ADC、超低功耗比較器、多個LPUART/U(S)ART/I2C/SPI、RTC、多種定時器、AES算法協處理器等豐富的外設資源。

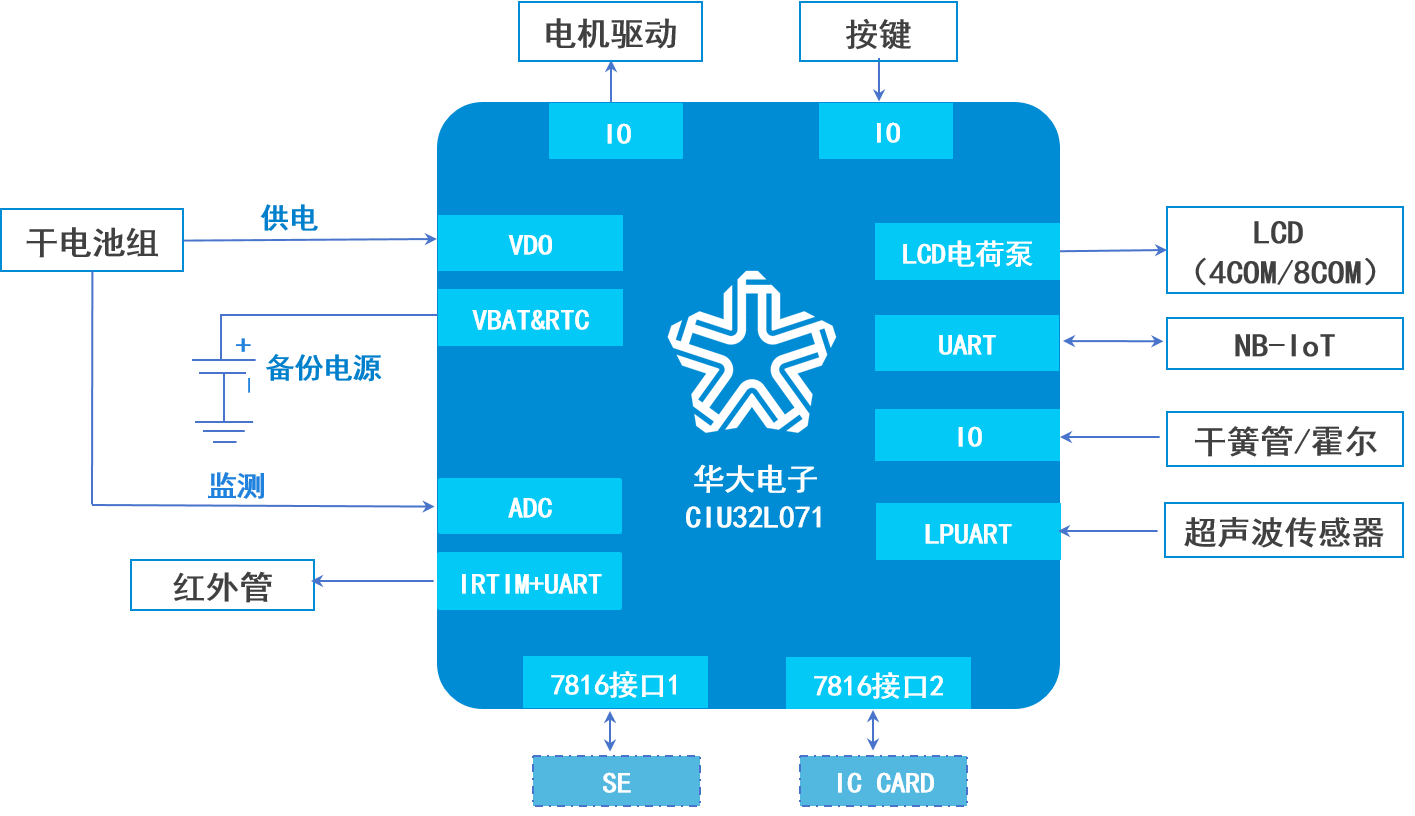

智能燃氣表方案框圖

方案功能：

• NB-IoT通訊，可實現遠程抄表、充值

• 支持干簧管、霍爾傳感器以及超聲波傳感器氣量計量功能

• 支持基數信號異常報警，避免錯誤計數

• 實時監測電池電量，低電量自動關閥

• IC讀卡功能，支持線下充值

MCU應用特點：

• LCD最大支持8COMx40SEG，支持電荷泵模式：驅動能力強，Vlcd升壓可高于Vdd且不隨Vdd變化，Vlcd多檔可配置，最高可達5.25V，在電池電壓下降或NB通信過程中依然可以保持最佳顯示效果。

• VBAT備份電源自動切換，VBAT模式+RTC+備份寄存器低至 0.95uA，降低備份電源的電池容量需求，節約電池成本。

• Stop低功耗模式+RTC低至1.25uA，動態功耗低至60uA/MHz@48MHz，提高電池使用壽命。

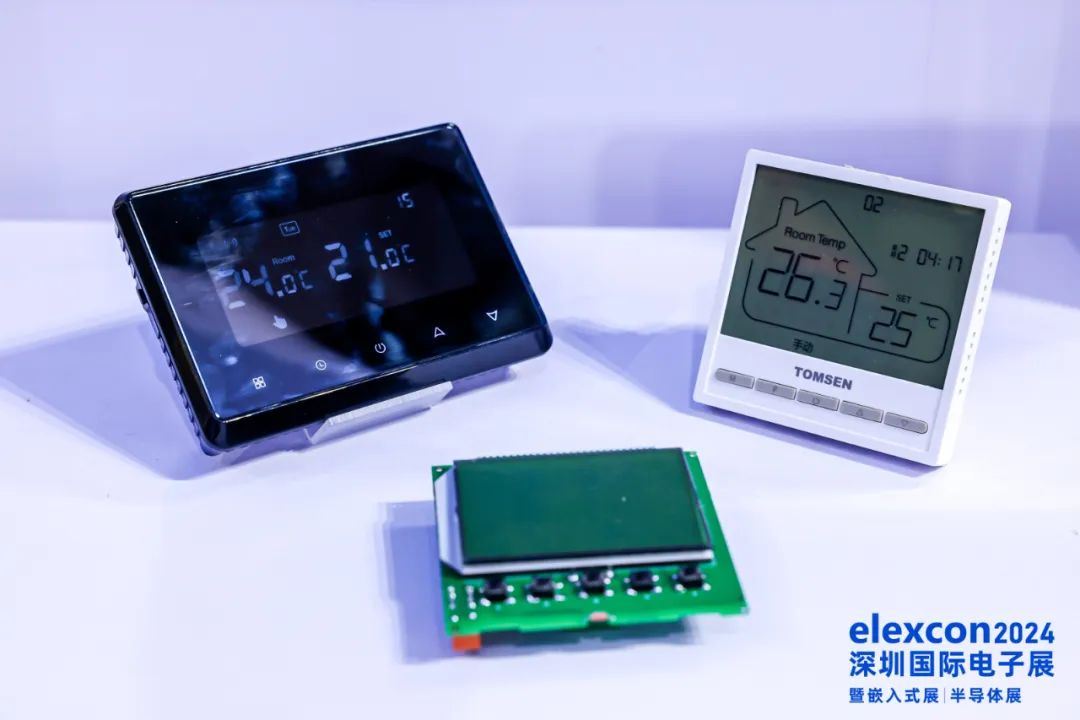

溫控器應用方案

現今，溫控器應用范圍越來越廣泛，常用在家電、電機、制冷或制熱等眾多產品中。工作原理是通過監控設備的工作環境的溫度變化，從而控制設備的運行以達到理想的溫度及節能效果。溫控器的主要功能包括溫度控制、節能模式、定時功能和遙控功能等。CIU32L051系列的MCU是華大電子推出的一款非常適合溫控器市場的單片機。

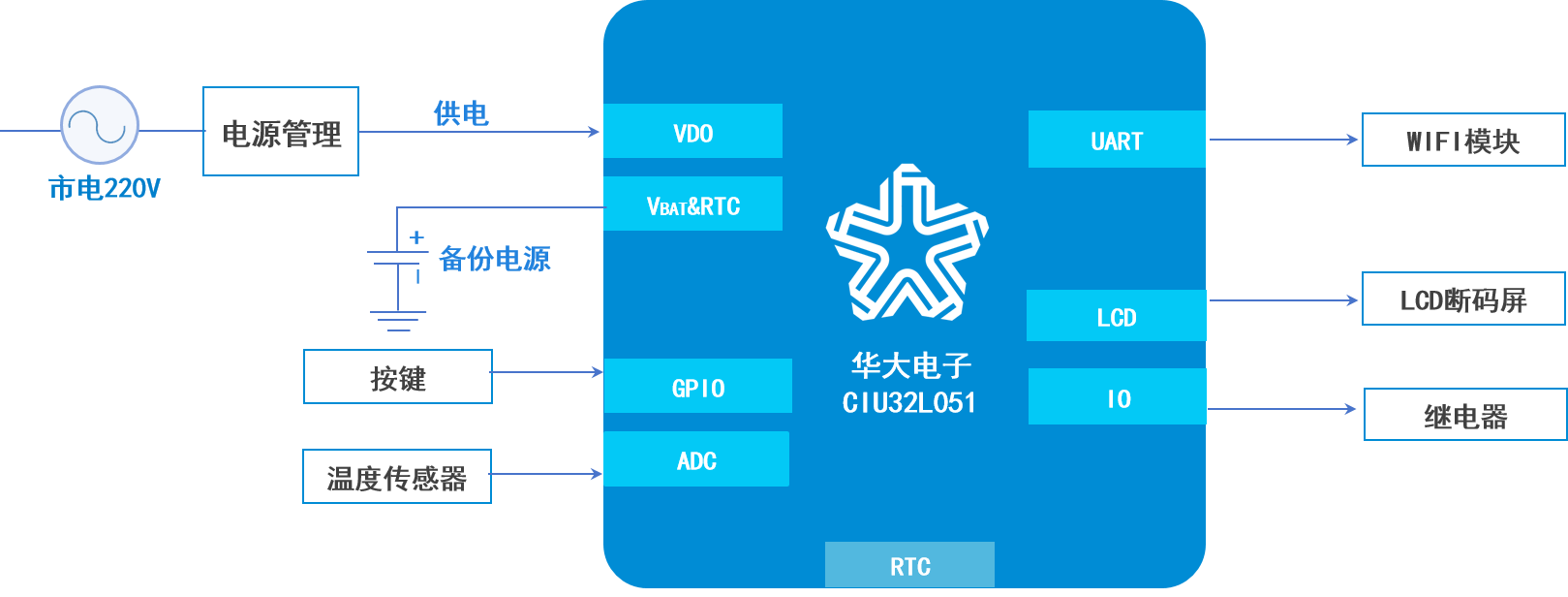

溫控器方案框圖

方案特點：

• 支持LCD待機常顯功能，電荷泵模式節省LDO，電容模式待機功耗更低

• 支持溫度檢測功能，高精度ADC實現溫度精準檢測

• 支持按鍵設定溫度功能，支持全部IO中斷喚醒

• 支持RTC日歷顯示和定時設定功能，RTC校準精度高

• 支持Zigbee聯網功能，內部時鐘精度，UART誤碼率低，保證聯網數據包可靠穩定

電子煙應用方案

電子煙是一種模仿卷煙的電子產品，它由可充電鋰聚合物電池供電，通過電熱絲加熱煙油霧化器中的煙油，將尼古丁等成分變成蒸汽，可以給客戶帶來更好的體驗。

電子煙從顯示可以分為LED屏/數碼管、無屏電子煙以及TFT屏。 LED/數碼管和無屏電子煙顯示功能相對簡單，針對此類電子煙，華大電子推出了CIU32F003-QFN20安全MCU，該產品基于ARM 32位內核，最高頻率可達48MHz，24K bytes Flash、3K bytes SRAM，內部集成多通道1Msps ADC、2個超低功耗比較器、最高速率可達24Mbps的2個的SPI、2個UART、I2C、多種定時器等豐富的外設資源。

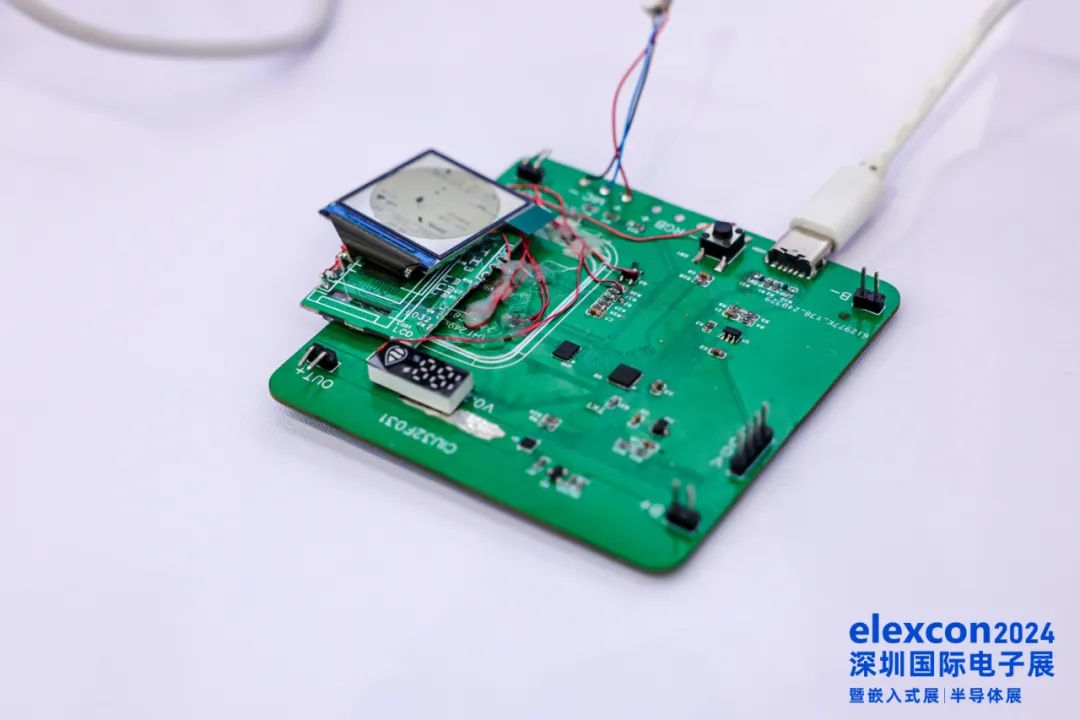

TFT屏電子煙生動顯示抽吸過程中的動畫效果，功能相對復雜，華大電子針對TFT屏電子煙推出了CIU32F031-QFN32安全MCU，該產品基于ARM 32位內核，最高頻率可達48MHz，64K bytes Flash、4K bytes SRAM，內部集成多通道266Ksps ADC、LVD低電壓檢測、LCD顯示、最高速率可達24Mbps的2個SPI、1個I2C、3個UART、多種定時器等豐富的外設資源。

LED/數碼管電子煙方案框圖

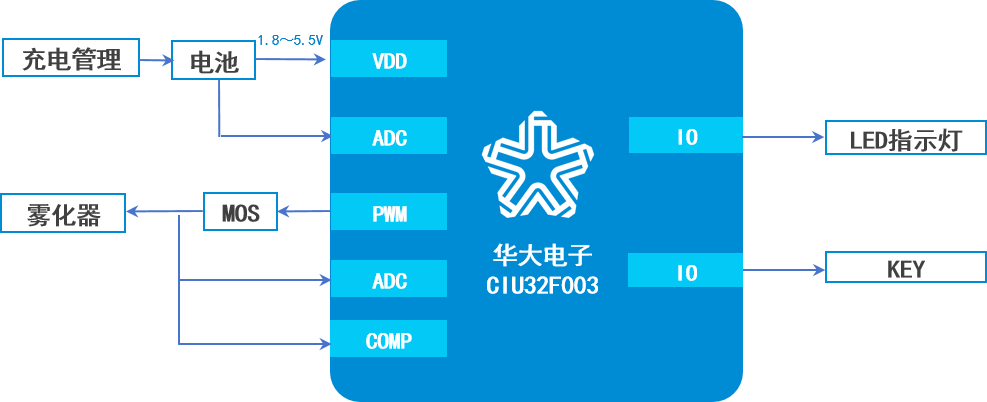

無屏電子煙方案框圖


除了智能表計、溫控器、電子煙等，現場還展示了便攜醫療、報警器、電力等應用方案，全面展示了華大電子在智能設備和物聯網應用中的技術優勢與創新成果。一直以來，華大電子秉持創新理念，持續深耕技術研發，為全球客戶提供完善的解決方案，推動智能電子產業的高質量發展。我們誠摯歡迎更多合作伙伴加入華大電子生態體系，共同探索智能時代的無限可能，攜手共創智能未來。
